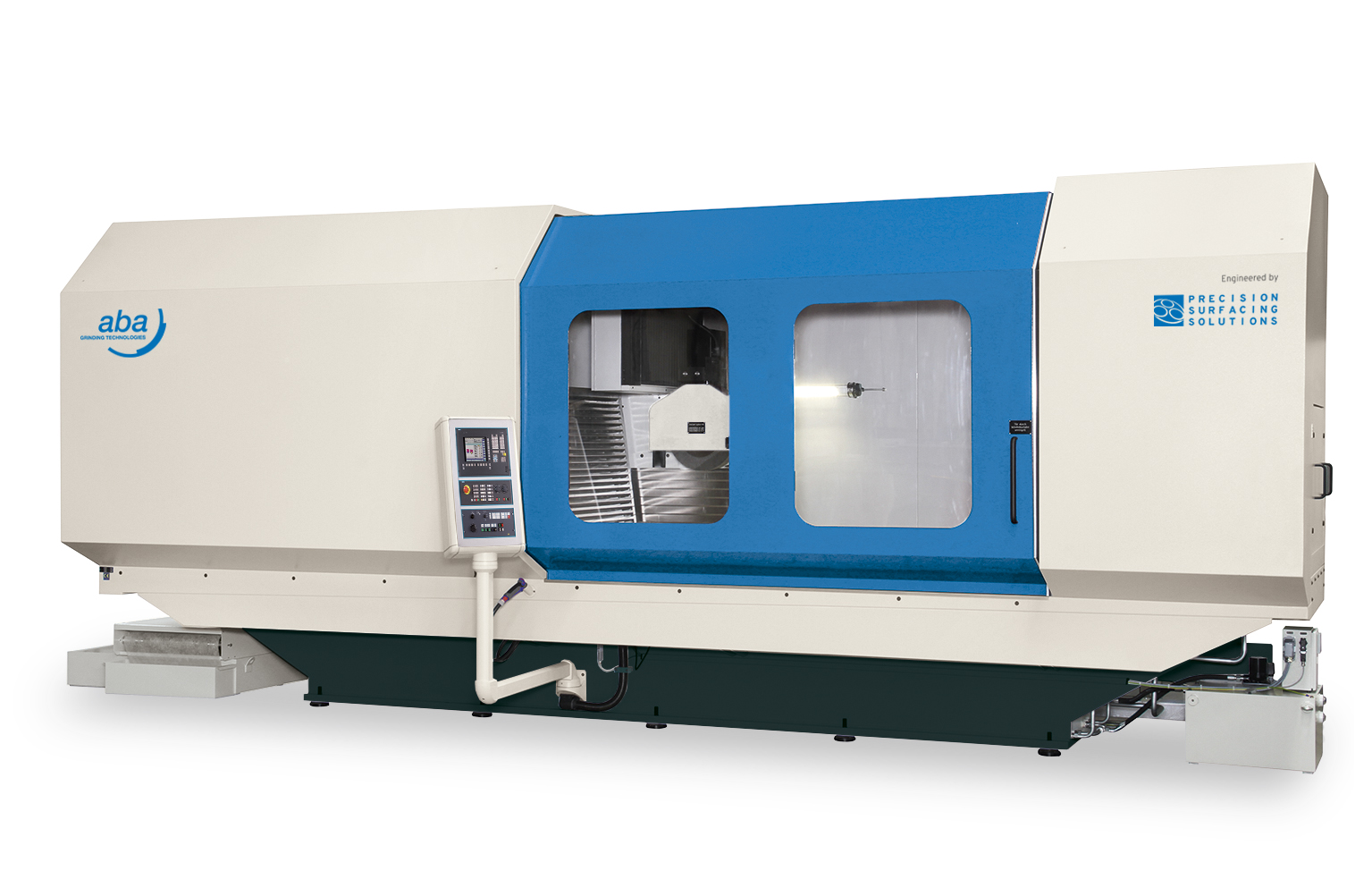

Die Flach- und Profilschleifmaschinen der multiLine-Baureihe decken als besonderes Merkmal des Einständerkonstruktionsprinzips eine Schleifbreite (Z-Achse) bis 1020 mm ab. Die multiLine Baureihe wird in kompakter Stahlkonstruktionsbauweise und Linearführungen in allen drei Raumachsen hergestellt. In den Zustellachsen Y und Z kommen Achsantriebe über Servomotor- und Kugelgewindetrieb zum Einsatz. Die Tischpendelbewegung wird von einem Kugelgewindetrieb bis zu einer Schleiflänge von 2000 mm ausgeführt, darüber hinaus bis 6000 mm Schleiflänge übernimmt diese Funktion ein Linearmotor.
Die Positionierung der Senkrechtachse wird in der Standardausführung über hochpräzise Linearmaßstäbe ermöglicht. Der Schleifspindel-Direktantrieb mit bis zu 37 kW Antriebsleistung garantiert eine optimale Kraftübertragung. Gutes Monitoring des Schleifprozesses ermöglicht die standardmäßige Teileinhausung. Über eine große Optionspalette konfigurieren Sie nach Ihren Wünschen und Ihrem Bedarf.
Unsere Abrichtgeräte zum Schärfen, Hinterziehen und Profilieren der Schleifscheibe runden das Maschinenkonzept ab. Die Maschine ist wahlweise ausrüstbar mit der Siemens SINUMERIK MC oder SINUMERIK ONE Steuerung.
Vorteile auf einen Blick
- Großer maximal Querweg
- Schleifspindel in Pinolenbauweise
- Sehr hohe Tischbelastungen möglich
- Ausstattung über breite Optionspalette möglich
|
multiLine |
10 |
15 |
20 |
30 |
40 |
60 |
|
Schleiflänge (mm) |
1000 |
1500 |
2000 |
3000 |
4000 |
6000 |
|
Schleifbreite (mm) |
700 / 900 |
|||||
|
Abstand Spindelmitte / Tisch (mm) |
920 / 1120 |
|||||
|
Spindelantrieb (kW) |
11 / 22 / 37 |
|||||
|
Schleifscheibe (mm) |
400 x 60 x 127 |
500 x 100 x 203 |
||||
Alle Maßangaben sind ca. Angaben und können je nach Ausstattung abweichen. Änderungen vorbehalten.
Download Datenblatt multiLine
