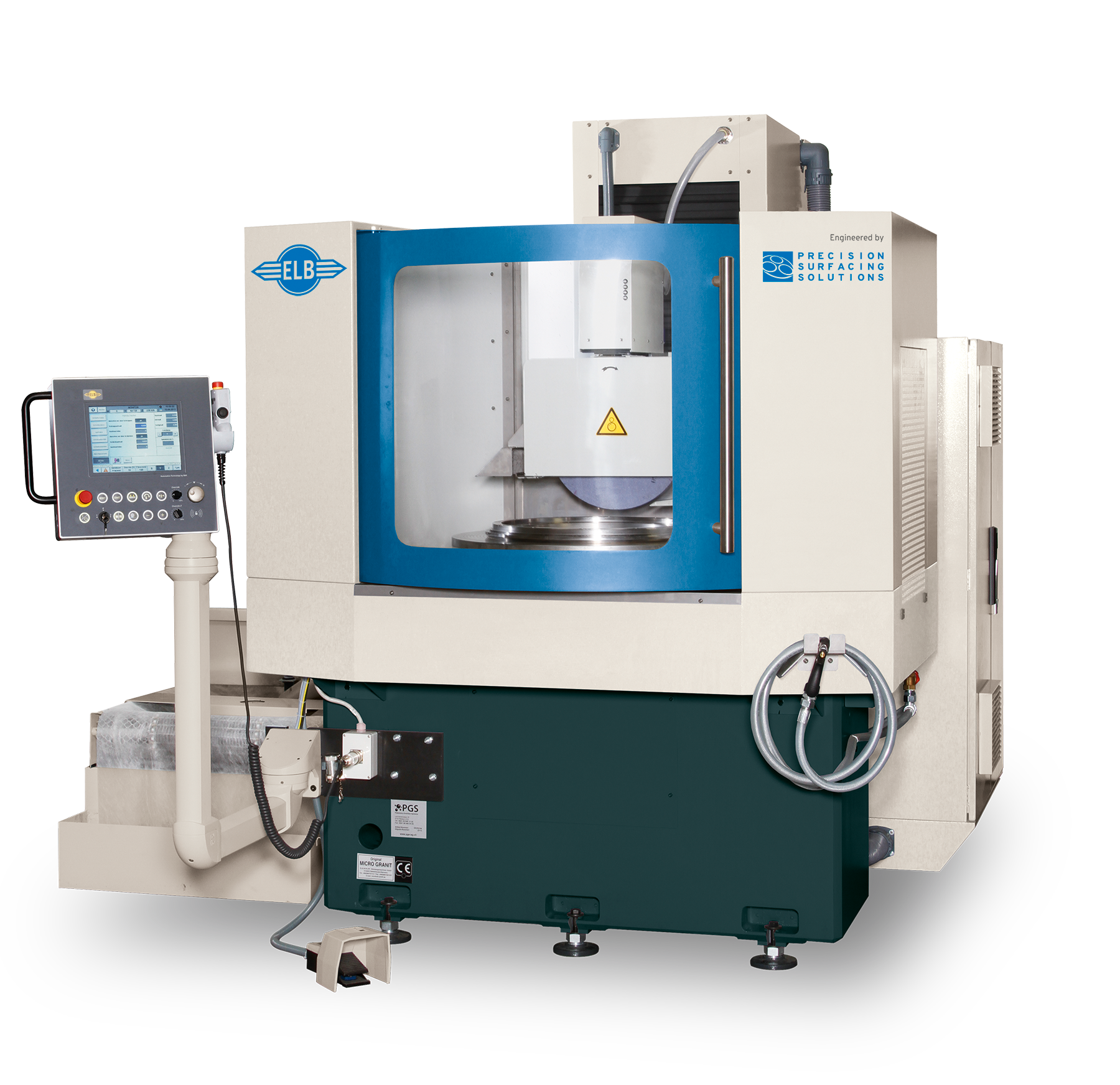

Ringe genau, kleine Werkstücke rationell geschliffen. Kompakte Rundtischschleifmaschine mit horizontaler Schleifspindelanordnung für höchste Parallelität und Ebenheit. Diese Baureihe eignet sich hervorragend zum wirtschaftlichen Plan- und Stufenschleifen von runden Werkstücken, da das Verweilen und Beschleunigen in den Umkehrpunkten einer Langtischschleifmaschine entfallen. Auf dem Tisch lassen sich ein Werkstück zentrisch oder mehrere Werkstücke konzentrisch anordnen. Als Option ist das Anstirnen von Werkstücken ebenso möglich. Für das Schleifen von Fasen und Schneiden, z.B. an Rundmessern, kann der Rundtisch um +/- 5(8) Grad eingeschwenkt werden. Der Hochpräzisionsrundtisch ist mit Flachführung und Riementrieb ausgerüstet. Standardmäßig wird die Maschine mit der Siemens SINUMERIK MC gesteuert. Das Schleifen von Stufen ist mittels einer Softwareoption möglich.
Vorteile auf einen Blick
- Kompaktes Maschinendesign
- Hohe Dauergenauigkeit
- Präzisionsrundtisch
- Robuste Bauweise
- Einfache Bedienbarkeit
Konstruktive Merkmale
- Maschinenbett aus Microgranit
- Geschabte Führung im Rundtisch
- Tischschwenkung zum Schleifen von Fasen möglich
- Kompakte Bauweise
|
rotary H |
6 |
8 |
|
Schleifdurchmesser (mm) |
600 |
800 |
|
Abstand Magnetplatte / Spindelmitte (mm) |
600 |
600 |
|
Spindelantrieb (kW) |
10 / 15 |
|
|
Spindelkonus (mm) |
60 |
|
|
Schleifscheibe (mm) |
400 x 100 x 127 |
|
|
Tischschwenkung (°) |
+ / - 8 |
+ / - 5 |
Alle Maßangaben sind ca. Angaben und können je nach Ausstattung abweichen. Änderungen vorbehalten.
