Robust und wirtschaftlich

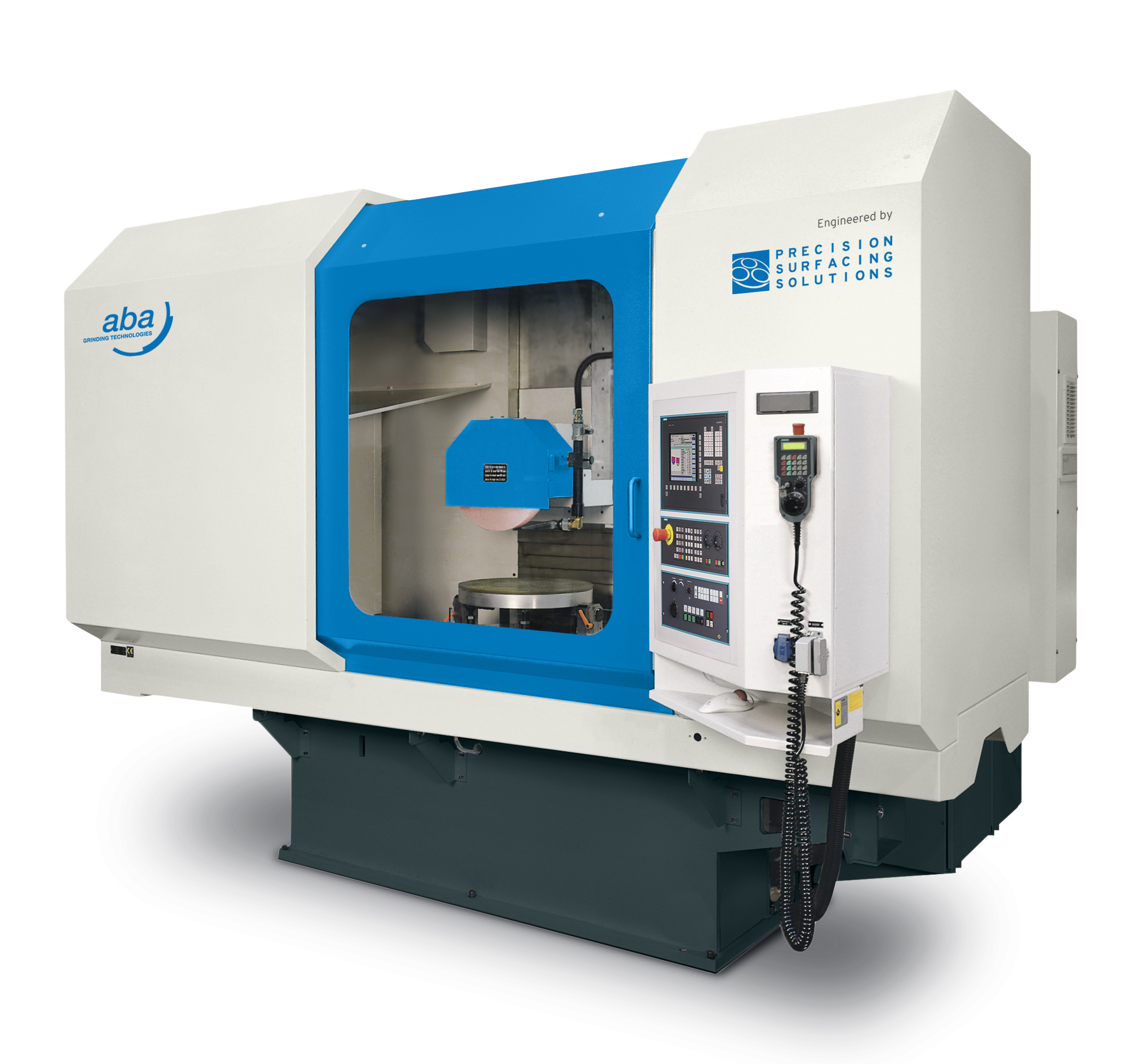

Die Technologiemaschinen zum Vollschnittschleifen (auch Tiefschleifen genannt) der powerLine-Baureihe decken als besonderes Merkmal des Einständerkonstruktionsprinzips eine Schleifbreite (Z-Achse) bis 700 mm mit einer maximalen Schleifspindelantriebsleistung von 105 kW ab. Die powerLine Baureihe wird in kompakter Stahlkonstruktionsbauweise und Linearführungen in allen drei Raumachsen hergestellt. In allen Achsen (X, Y, Z) kommen Antriebe über Servomotor und Kugelgewindetrieb zum Einsatz. Die Positionierung der Senkrechtachse wird in der Standardausführung über hochpräzise Linearmaßstäbe ermöglicht. Der Schleifspindel-Direktantrieb ab 26 kW Antriebsleistung garantiert eine optimale Kraftübertragung. Eine breite Optionspalette wie z.B. CD-Abrichtgeräte (CD Continious Dressing - kontinuierliches Abrichten im Prozess) oder Messgerätschaften können einen individuell auf Ihre Schleifaufgabe abgestimmten Prozess nach Ihren Wünschen unterstützen.
Vorteile auf einen Blick
- Schleifspindelleistung bis 105 kW
- Schleifspindel in Pinolenbauweise
- Sehr hohe Tischbelastungen möglich
- Schleifscheibenbreite bis 300 m
- Extrem hohe Steifigkeit
Konstruktive Merkmale
- Spannungsarm geglühte Schweißkonstruktion
- Linearführung in allen Achsen
- Volleinhausung
- Antriebe aller Achsen mittels Kugelgewindespindeln
Maschinenkonzept
- Fahrtischmaschine
- Z-Achsenverfahrprinzip über Spindelkasten
- Steuerung Siemens SINUMERIK ONE
|
powerLine |
10 |
15 |
20 |
30 |
|
Schleifbreite (mm) |
700 |
|||
|
Schleiflänge (mm) |
1000 |
1500 |
2000 |
3000 |
|
Abstand Spindelmitte / Tisch (mm) |
900/1100 |
|||
|
Spindelantrieb (kW) |
52 / 70 / 90 / 105 |
|||
|
Schleifscheibe (mm) |
400 x 60 x 127 |
500 x 300 x 203 |
||
Schleiflänge 5 m und 7 m auf Anfrage
Alle Maßangaben sind ca. Angaben und können je nach Ausstattung abweichen. Änderungen vorbehalten.
